Увод

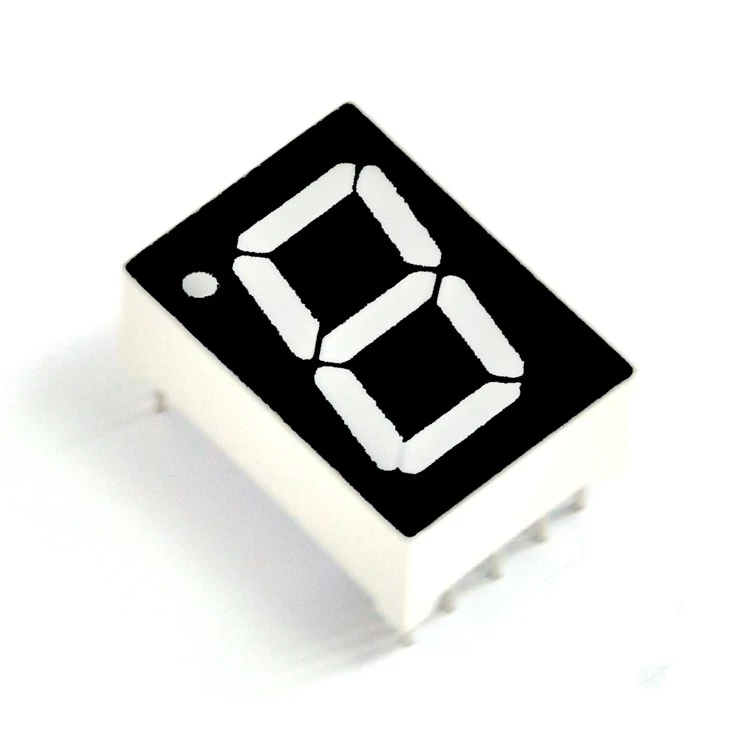

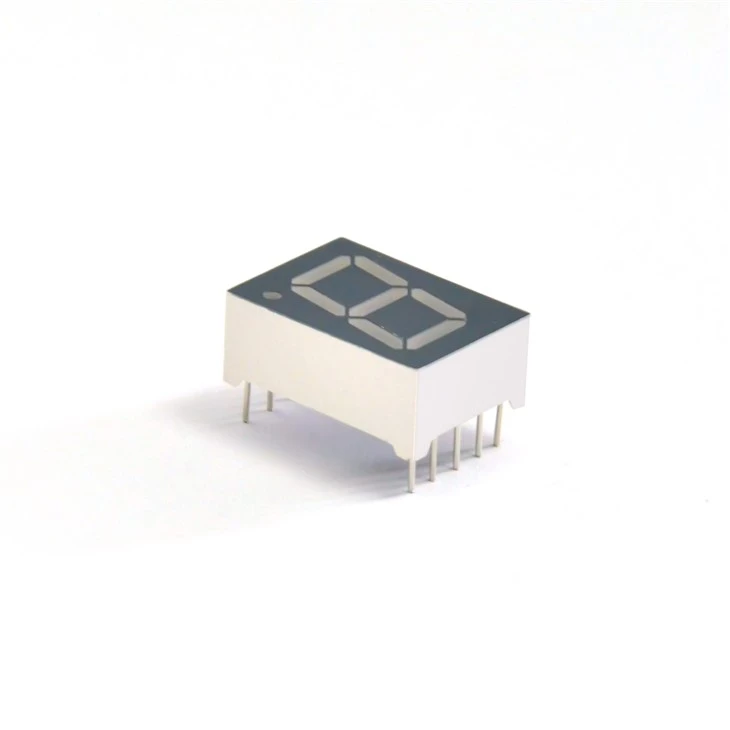

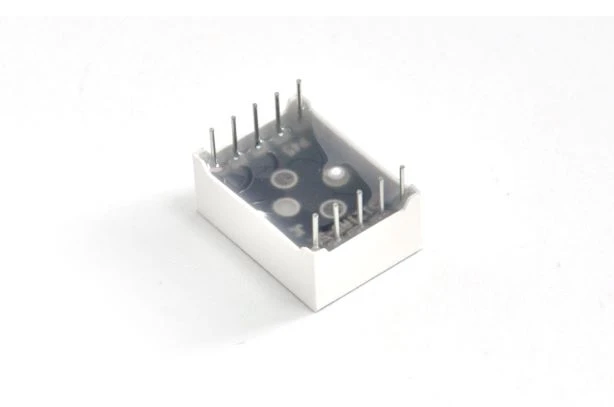

Једноцифрени 7 сегментни ЛЕД је уобичајени уређај за приказ, који се широко користи у области дигиталног дисплеја. Састоји се од седам ЛЕД светлосних сегмената, а бројеви 0-9 се могу приказати контролисањем статуса прекидача ових светлосних сегмената.
1.Увод у производ
2. Карактеристика производа
Једноставан дизајн кола
Наши производи се састоје од 7 независних ЛЕД светала, од којих је свако повезано једноставним контролним кругом. Овај дизајн смањује сложеност кола и смањује вероватноћу квара.
Одличан дизајн светлосног водича
Сваки 7-сегментни уређај за приказ наших производа обично има прецизан пакет водича за светло како би се обезбедило да светлосна енергија ЛЕД-а може бити ефикасно концентрисана и равномерно распоређена. Овај дизајн светлосног водича не само да побољшава светлосну ефикасност ЛЕД-а, већ такође обезбеђује јасан и светао ефекат приказа.
Низак радни напон
Радни напон једноцифрене 7-сегментне ЛЕД диоде је генерално низак, обично између 2В и 3,5В. Рад на ниском напону значи да је и потребна струја релативно мала. Друго, наши производи могу да обезбеде довољан излаз осветљености (као што је 3000 мцд) при радној струји од 20 мА уз одржавање ниске потрошње енергије.
Стабилно погонско коло
Наши производи су обично опремљени ефикасним погонским кругом који може стабилно да контролише излаз струје како би се избегло оштећење ЛЕД-а услед преоптерећења или флуктуација струје. Стабилан струјни улаз помаже да се одржи интензитет светлости ЛЕД-а док истовремено смањује утицај флуктуација снаге на живот ЛЕД-а.
Приказ времена
Наши производи се широко користе у електронским сатовима, тајмерима за одбројавање и другој опреми, која може приказати бројеве времена.
Инструментатион
У напону, струји, температури, температури и другим мерним инструментима, наш дисплеј се може користити као дигитални дисплеј за очитавање.
Кућни апарати
Многи кућни апарати, као што су микроталасне пећнице, машине за прање веша и друга опрема, користе једноцифрену 7-сегментну ЛЕД за приказ функционалног статуса или режима рада.
Индустриал Цонтрол
У индустријској опреми, наш дисплеј се често користи за приказ нумеричких вредности, радног статуса или информација о аларму.
4.параметар производа (спецификација)
|

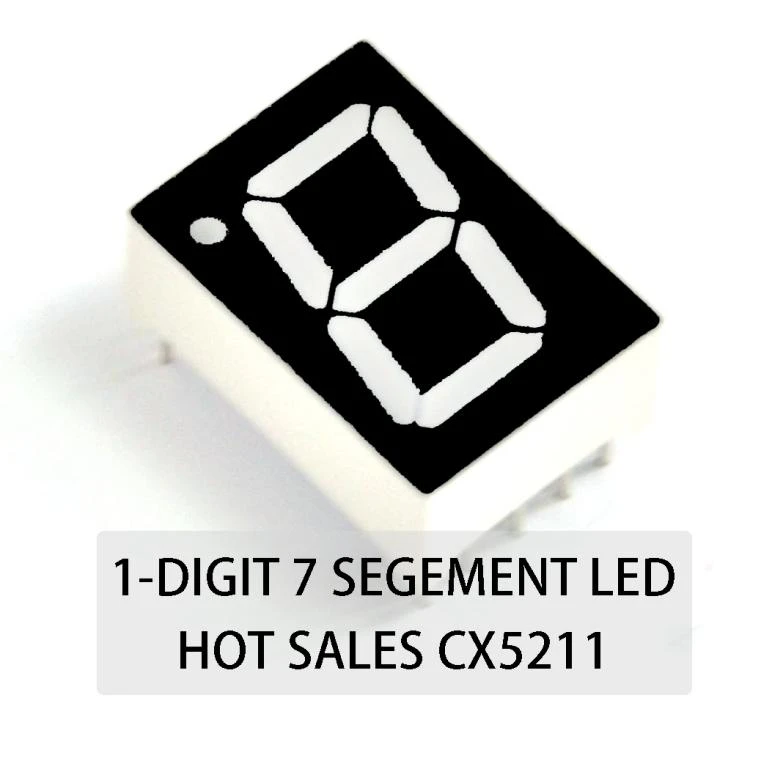

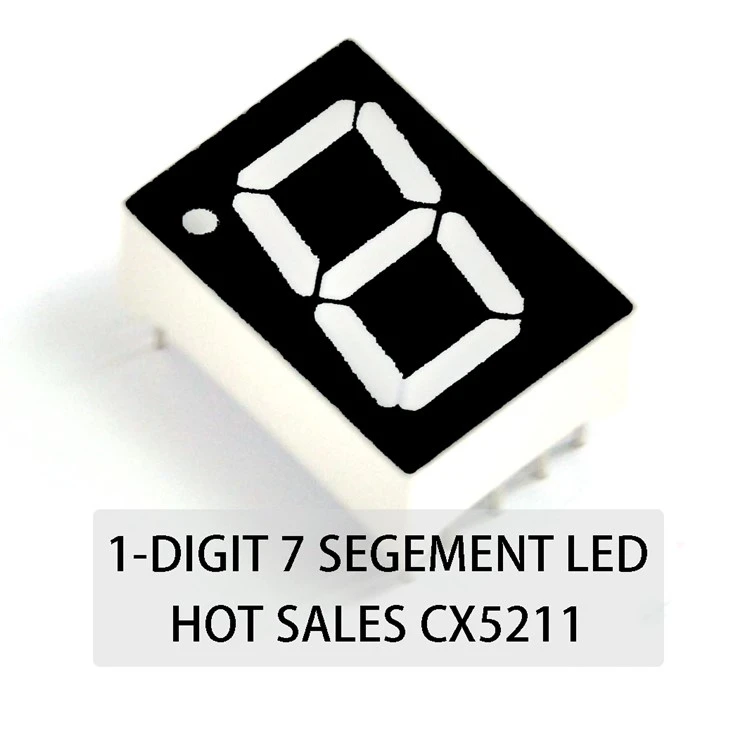

1. БРОЈ МОДЕЛА: ЦКС5211 |
|
|
2. ВЕЛИЧИНА МОДЕЛА: 12,6 * 17,5 * 10 мм |
3. ЛЕД БОЈА: РЕГАТИВЕ.ПОЗИТИВЕ |
|
4 .РАДНА ТЕМП.:-10 степен ДО +60 степен |
5. ТЕМП. СКЛАДИШТЕЊЕ: -20 степен ДО +70 степен |
Служба за кориснике
ФАК
П: Шта је једноцифрена 7 сегментна ЛЕД диода?
О: Једноцифрени ЛЕД од 7 сегмената је екран који се састоји од седам појединачних ЛЕД сегмената распоређених у облику осмице. Може да прикаже једну нумеричку цифру (0-9) истовремено осветљавајући различите комбинације сегмената.
П: Како једноцифрени ЛЕД од 7 сегмената приказује број?
О: Једноцифрени ЛЕД од 7 сегмената приказује број укључивањем одређених сегмената екрана. Сваки број од 0 до 9 је представљен јединственом комбинацијом сегмената који светле да би формирали цифру.
П: Које су типичне примене једноцифрене 7 сегментне ЛЕД диоде?
О: Једноцифрене 7 сегментне ЛЕД диоде се обично користе у апликацијама које захтевају приказ једне цифре, као што су бројачи, дигитални сатови, термометри и разни електронски уређаји где је потребно приказати само једну цифру у исто време.
П: Које су компоненте једноцифрене 7 сегментне ЛЕД диоде?
О: Једноцифрена 7 сегментна ЛЕД диода се састоји од седам ЛЕД сегмената (означених са а, б, ц, д, е, ф, г) распоређених у облику осмице. Сваки сегмент се може појединачно контролисати да би се формирао одређени број, а може бити или заједничка анода или заједничка катода.
П: Како се контролише једноцифрена 7-сегментна ЛЕД диода?
О: Једноцифрена 7 сегментна ЛЕД диода се контролише применом напона на одговарајуће сегменте. У дисплеју са заједничком анодом, аноде свих сегмената су повезане на заједнички пин, а сегменти светле када су катоде спојене на масу. У дисплеју са заједничком катодом, катоде су повезане на заједнички пин, а сегменти светле када се аноде напајају позитивним напоном.
П: Која је разлика између заједничке аноде и заједничке катоде једноцифрених 7 сегментних ЛЕД диода?
О: У заједничкој аноди једноцифрене 7 сегментне ЛЕД диоде, аноде свих сегмената су везане за заједнички пин, а сегменти су осветљени применом ниског напона на катоде. У дисплеју са заједничком катодом, катоде свих сегмената су везане за заједнички пин, а сегменти светле применом високог напона на одговарајуће аноде.
П: Шта је мултиплексирање и да ли се примењује на једноцифрене 7 сегментне ЛЕД диоде?
О: Мултиплексирање је техника која се користи за приказивање више цифара брзим пребацивањем између њих, дајући илузију да се приказују у исто време. Иако мултиплексирање обично није потребно за једну цифру, оно се може користити у апликацијама где се више једноцифрених 7 сегментних ЛЕД диода контролише од стране истог управљачког кола.
П: Како се контролише осветљеност једноцифрене 7 сегментне ЛЕД диоде?
О: Осветљеност једноцифрене 7 сегментне ЛЕД диоде се контролише подешавањем струје која тече кроз ЛЕД сегменте. Ово се може урадити коришћењем отпорника за ограничавање струје или кроз модулацију ширине импулса (ПВМ), која подешава количину времена током којег је ЛЕД укључена током сваког циклуса.
П: Који је типичан напон и струја за једноцифрену 7 сегментну ЛЕД диоду?
О: Једноцифрена 7-сегментна ЛЕД диода обично ради са предњим напоном од 1,8В до 3,2В (у зависности од боје ЛЕД-а). Струја потребна за сваки сегмент је обично око 10мА до 20мА. Укупна струја зависи од тога колико сегмената је упаљено у било ком тренутку.
П: Које су предности коришћења једноцифрене 7 сегментне ЛЕД диоде?
О: Предности коришћења једноцифрене 7-сегментне ЛЕД диоде укључују једноставност, ниску цену, ниску потрошњу енергије и лакоћу коришћења. То је идеално решење за апликације где је потребно приказати само једну нумеричку цифру, а пружа јасан и читљив излаз.
