1.Увод у производ

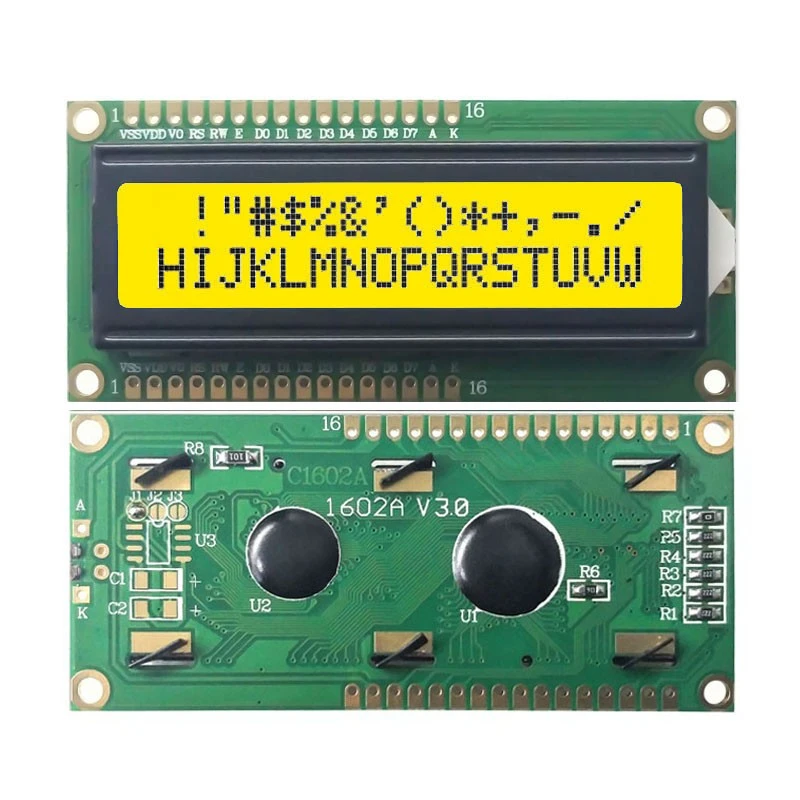

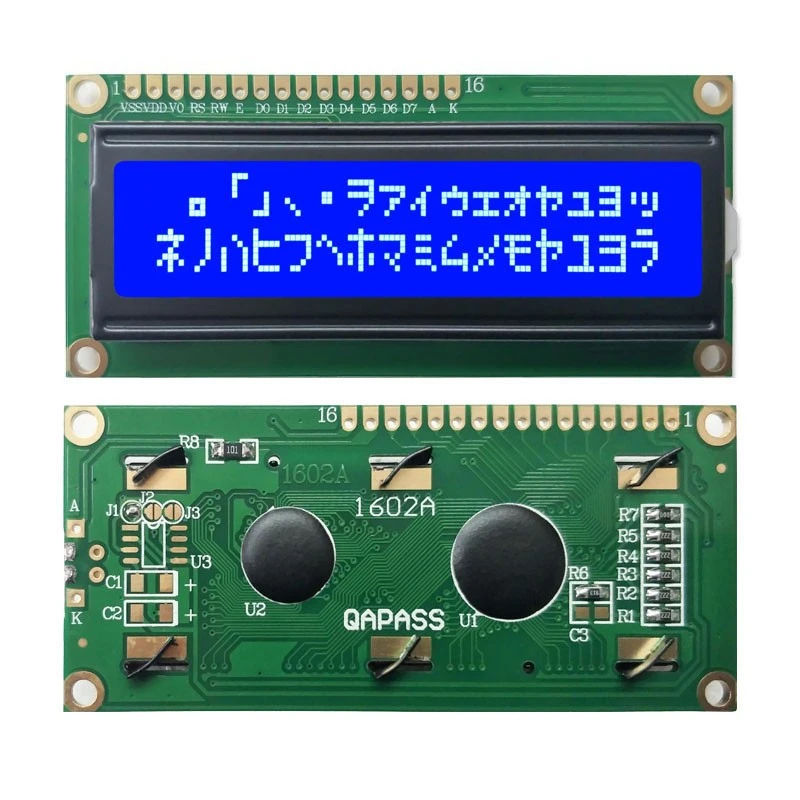

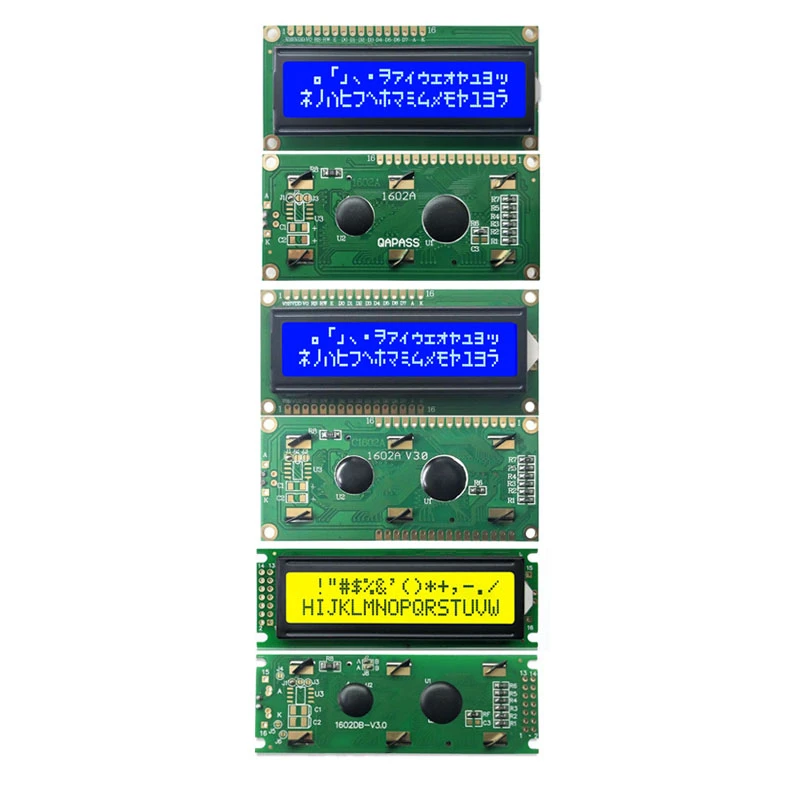

1602 ЛЦД је ЛЦД модул уобичајеног карактера, који се широко користи у разним електронским уређајима и уграђеним системима. Његов назив "1602" значи да екран може да прикаже 16 колона и 2 реда знакова. 1602 ЛЦД модул се широко користи у разним електронским уређајима и уграђеним системима због својих једноставних, практичних, стабилних и поузданих карактеристика.

Корисницима пружа јасну и поуздану функцију приказа текстуалних информација и важан је део дизајна електронских производа.

2.Карактеристика производа

Ниска потрошња енергије:1602Цоб екран за екран усваја технологију дисплеја са течним кристалима, ниску потрошњу енергије, погодан за дуготрајан рад електронске опреме.

Приказ знакова:погодан за приказивање текстуалних информација фиксног формата, као што су бројеви, слова, симболи, итд., са јасним приказом.

Једноставна контрола:контрола помоћу стандардног паралелног или серијског интерфејса, лако се повезује са различитим микроконтролерима и уграђеним системима.

Стабилан и поуздан:једноставна структура, стабилна и поуздана, погодна за дугорочне захтеве рада у индустријским окружењима.

Релативно ниска цена, висока исплативост. Међутим, може да прикаже само ограничен број знакова и линија, што није погодно за сложени графички приказ.

3.Производ апликација

1602ЛЦМ се широко користи у следећим областима:

Електронски производи широке потрошње:као што су калкулатори, електронски сатови и други мали електронски уређаји.

Индустријска контрола:користи се за приказ статуса и радни интерфејс различитих индустријских инструмената и опреме.

Уграђени систем:као модул за приказ информација на уграђеној развојној платформи, који се користи за приказ статуса система, информација за отклањање грешака итд.

4.Рекуирементс

Да бисте обезбедили нормалан рад и оптималан ефекат приказа ЛЦД екрана 1602, морате обратити пажњу на следеће захтеве за коришћење:

Напон напајања:У зависности од конкретног модела, обично је 3,3В или 5В, и мора се осигурати да одговара нивоу контролера.

Контролни интерфејс:Потврдите коришћени контролни интерфејс, као што је паралелни интерфејс (обично захтева више контролних пинова) или серијски интерфејс (чува контролне пинове, али спорију брзину).

Услови животне средине:Избегавајте дуготрајно излагање високим температурама, високој влажности и прашњавим окружењима да бисте избегли утицај на ефекат и живот ЛЦД екрана.

5.параметар производа (спецификација)

Величина модула: 58..5Кс32.5Кс13.3мм	Област приказа екрана: 38Кс16мм
Тип ЛЦД-а: СТН/ПОЗИТИВНО/ТРАНСФЛЕКТИВНО	Угао гледања: 6 сати
Драјвер ИЦ:СТ7920 ОР Еквивалент	Тип драјвера позадинског осветљења: Повер/3.1В/ХИТЕ
Коло ДЦ-ДЦ: Уграђено	Тежина: ТБД

ПИН	СИМБОЛ
1	Всс
2	Вдд
3	Во
4	РС
5	R/W
6	E
7	ДБ0
8	ДБ1
9	ДБ2
10	ДБ3
11	ДБ4
12	ДБ5
13	ДБ6
14	ДБ7
15	A
16	K

Кориснички сервис

product-995-260

профил компаније

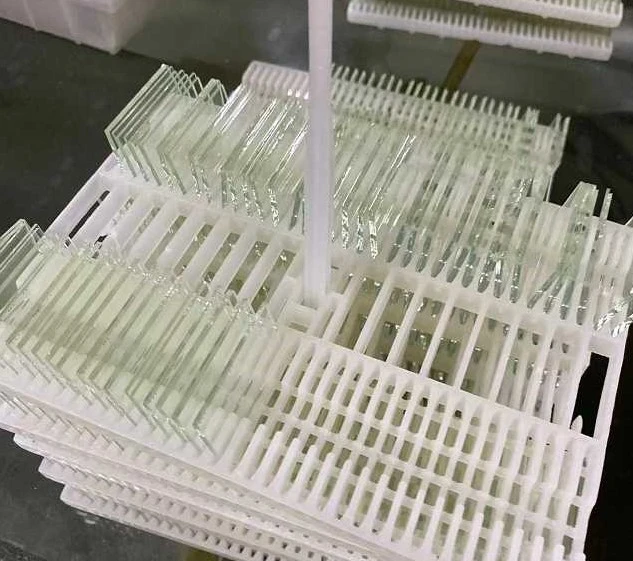

Цхенг Ксин Оптоелецтроницс ЛТД основан 2014. године и налази се у Шенжену у Кини, на челу реформи и отварања. 2020. године влада копна је уложила у изградњу нове ЛЦД производне линије у Хуаихуа, Хунан. Главни производи компаније су сегментни кодни екран ТН / ХТН / СТН / ФСТН, ЛЕД позадинско осветљење, ЦОГ решеткасти ЛЦД модул, ЦОБ стандардни модул, ОЛЕД стандардни екран и ТФТ екран у боји. Компанија има 2 сегментне линије за производњу кодних екрана, 4 производне линије позадинског осветљења, 5 линија за везивање ФОГ и 10 производних линија за монтажу. Зграде фабрике у Шенжену и Хунану имају производну површину од 10,000 квадратних метара и 500 запослених. Пословна филозофија компаније „створи вредност за клијенте“.
