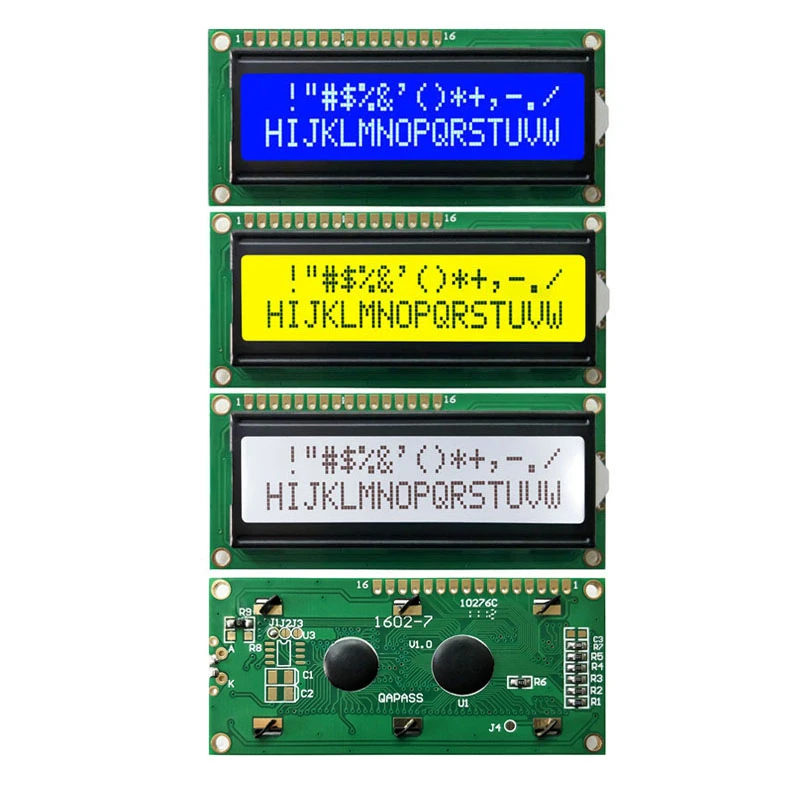

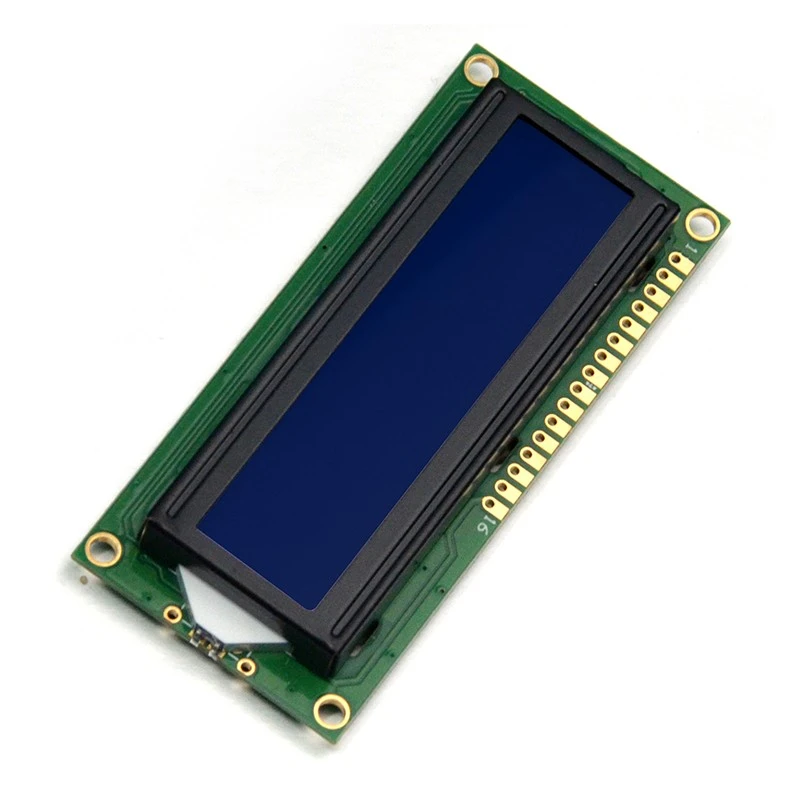

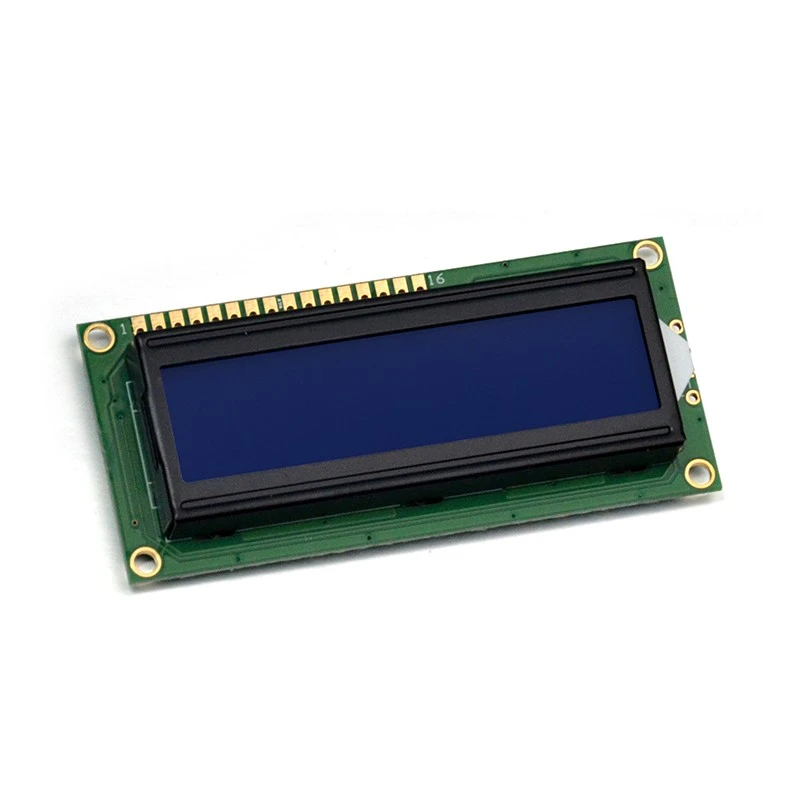

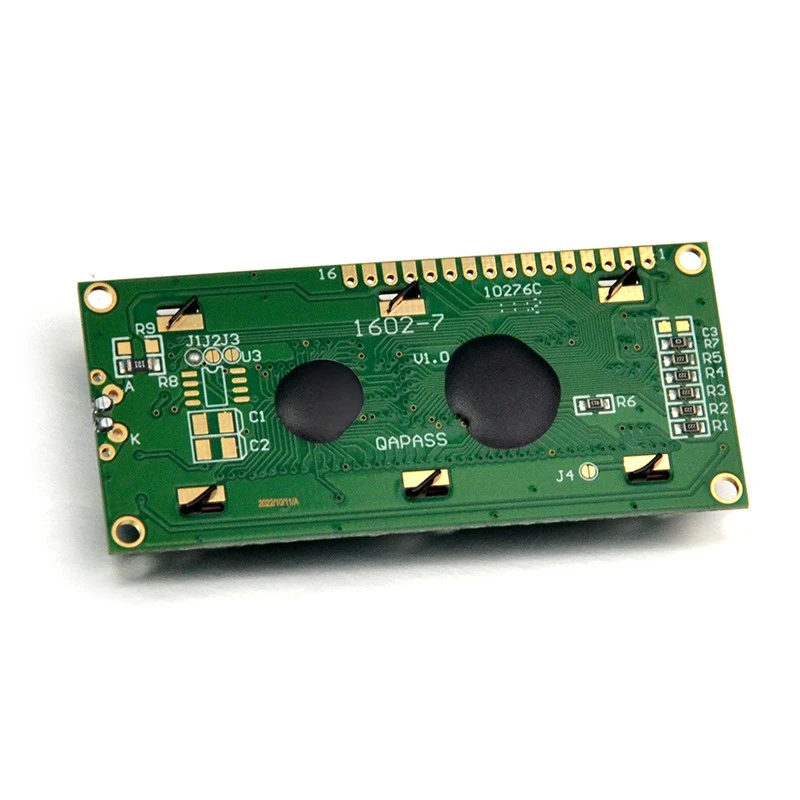

16 * 2 ЛЦД екран са и2ц је уобичајени модул дисплеја са течним кристалима који може да прикаже 2 реда са до 16 знакова по реду. Овај тип екрана се широко користи у уграђеним системима, Ардуино пројектима и другим апликацијама микроконтролера. Коришћење интерфејса И2Ц (Интер-Интегратед Цирцуит, сериал бус) може у великој мери да поједностави повезивање и контролу, омогућавајући више уређаја да комуницирају преко исте линије података.
1.Увод у производ
2. Карактеристика производа
Предности
1602 матрични екран И2Ц интерфејс је пожељан метод повезивања како би екран био компатибилнији за развој производа и уштедео коришћење пинова. Када се користи традиционални паралелни интерфејс, потребан је велики број пинова, док И2Ц користи само две жице. Преко И2Ц магистрале можете повезати више уређаја на исту магистралу. Коришћењем И2Ц драјвера, код за контролу ЛЦД-а је сажетији, чиме се побољшава ефикасност развоја.
ЛЦД екран величине 16к2 са И2Ц интерфејсом пружа практично, флексибилно решење које се лако прошири. Било да се користи за учење, експерименте или практичне примене, веома је практична компонента. Обично се повезује на следећи начин:
ЛЦД ВЦЦ → И2Ц ВЦЦ (обично 5В)
ЛЦД ГНД → И2Ц ГНД
ЛЦД СДА → И2Ц СДА (линија података)
ЛЦД СЦЛ → И2Ц СЦЛ (линија сата)
Комбинација 16к2 ЛЦД дисплеја и И2Ц интерфејса пружа јединствене предности за различите пројекте и практичне примене, посебно у сценаријима где је потребно приказати текстуалне информације. Његова универзалност и лакоћа употребе чине га једном од пожељних компоненти за електронске пројекте. Наши купци обично користе 1602 ЛЦД екране у великим количинама у електричним машинама са шрафовима и контролерима сценског светла. Поред тога, може се користити и у многим дигиталним екранима са малим садржајем и површином приказа. на пример,
1. Инструментација: У лабораторијској опреми и инструментима за тестирање, ЛЦД се може користити за приказ експерименталних параметара, резултата испитивања или информација упозорења.
2. Индустријски контролни систем: У индустријским контролним системима, 16к2 ЛЦД се користи за приказ информација о статусу, упозорења о грешкама, итд. машина и опреме, тако да оператери могу да реагују на време.
3. Дисплеј контролне табле: У возилима или мотоциклима, ЛЦД се може користити за приказ важних информација као што су брзина, запремина горива, температура мотора итд.
4. Играчке и игре: У неким електронским играчкама или играма, употреба ЛЦД екрана може побољшати корисничко искуство и привући кориснике приказивањем резултата, информација о нивоу итд.
5.параметар производа (спецификација)
|
Величина модула: 80Кс36Кс11.3 |
ЛЦД АА :64.4Кс16 |
| Величина ЛЦД-а: 1,44 инча | Резолуција: 16к2 пиксела |
| Драјвер ИЦ:СПЛЦ780Д |
Тип драјвера позадинског осветљења: Повер/3.3В/5В/ХИТЕ |
| Интерфејс: 4В/4 СПИ | Позадинско осветљење: Бела ЛЕД |
|
ПИН |
СИМБОЛ |
|
|
1 |
ВСС | |
|
2 |
ВДД |
|
|
3 |
V0 |
|
|
4 |
РС |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
ДБ0 |
|
|
8 |
ДБ1 | |
|
9 |
ДБ2 | |
|
10 |
ДБ3 | |
|
11 |
ДБ4 | |
|
12 |
ДБ5 | |
|
13 |
ДБ6 | |
|
14 |
ДБ7 |
|
|
15 |
A |
